Komplety ventilačních turbín BIBLOMANCO®







Odvětrání střešních plášťů a ventilační turbína LOMANCO®

Každá střecha vyžaduje kvalitní vzdušný oplach. Vlhký vzduch vzniklý nepříznivými povětrnostními podmínkami se nesmí ve střešním systému usadit a zkondenzovat. Ventilační turbíny Lomanco® zajistí aktivní, průběžné a trvalé odvětrání. Ventilační turbíny Lomanco® se buď používají preventivně, nebo až v případě problémů, kdy ale už může být pozdě. Především plechové střechy trpí na kondenzaci. A právě ventilační turbíny Lomanco® pak mohou být řešením problémů s kondenzací.

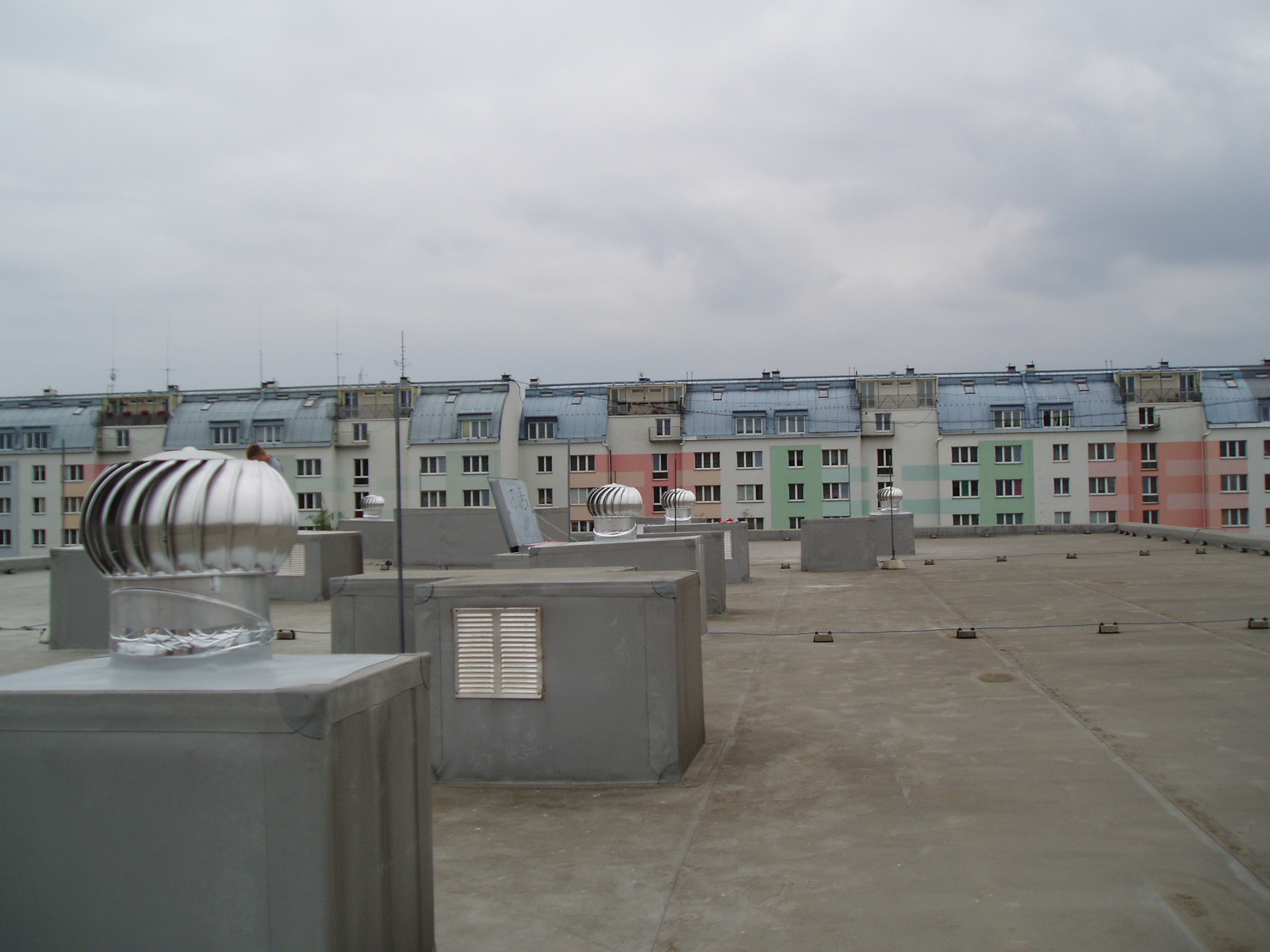

Odvětrání šachet panelových domů pomocí ventilační turbíny LOMANCO®

Každý panelový dům musí mít vyřešený systém odvětrání koupelen, toalet a kuchyní. Odvětrání může být řešeno prostřednictvím ventilační šachty, kde jsou na vyústění umístěny ventilační turbíny Lomanco®. Ventilační turbíny Lomanco® nahrazují eletrický ventilátor, který je hlučný a často porouchaný. V systému odvětrání doporučujeme kombinovat ventilační turbíny Lomanco® a ventilátory. K regulaci odvětrání pomocí ventilační turbíny je vhodné použít regulační mřížky na výstupech v bytě. Pro účely odvětrání šachet panelových domů je vhodné pouze použití největší a nejvýkonnější ventilační turbíny Lomanco® typ Lomanco® BIB/BEB 14, případně ventilační hlavice Lomanco® typ Lomanco® TIB/TEB 14!!! Ventilační turbíny a ventilační hlavice jiných typů nedosahují potřebných parametrů a nesplní požadavky na odvětrání!

Odvětrávání interiérů staveb pomocí ventilační turbíny LOMANCO®

Ventilační turbíny Lomanco® kvalitně odvětrají půdní, skladovací, výrobní, sklepní a další prostory. K regulaci odtahu ventilační turbíny Lomanco® lze použít regulační klapku ovládanou ručně nebo servopohonem.

Ventilační tubrína Lomanco® BIB 12 a Lomanco® BIB 14 je označení pro kompletní výrobek (hlavice, stavitelný krk a základna pro neprofilované krytiny). Číslo následující za "BIB" potom označuje průměr krku dané turbíny v palcích.



Ventilační turbína Lomanco® BIB 12, barevné provedení, označení RAL a objednací číslo

BIB 12  Barva Odstín RAL Obj. číslo
bezbarvá - 1,00
bílá RAL 9010 1,03
hnědá RAL 8017 1,01
černá RAL 9005 1,02
červená RAL 8004 1,04

Ventilační turbína Lomanco® BIB 14, barevné provedení, označení RAL a objednací číslo

BIB 14  Barva Odstín RAL Obj. číslo
bezbarvá - 1,10
bílá RAL 9010 1,13
hnědá RAL 8017 1,11
černá RAL 9005 1,12
khaki RAL 6022 1,09

Ventilační turbíny Lomanco® jsou bezkonkurenční z hlediska v praxi ověřené životnosti (vývoj od roku 1946) a jsou současně silně odolné v destrukčním testu věrně simulujícím poryvy větru na střeše v porovnání s turbínami na světovém trhu.
Pro případy extrémních povětrnostních podmínek, kde je předpoklad velkého zatížení silným či nárazovým větrem je určena ventilační turbína Lomanco® BEB14, popřípadě ventilační hlavice Lomanco® TEB14, které jsou odolné síle větru až do 240 km/hod. Běžné ventilační turbíny Lomanco® BIB14 jsou certifikovány na rychlost větru 195 km/hod.

LOMANCO® v průběhu času testoval různé materiály turbín a jako nejvýhodnější z hlediska výkonu i životnosti doporučuje LOMANCO® hlavice hliníkové (eloxovaný námořní hliník se zvýšenou odolností) a jako ekonomičtější variantu pozinkované provedení (ventilační turbína Lomanco® GT 12) s předpokládanou nižší životností! Ostatní materiály výrobce nepoužívá a nedoporučuje!

Tabulka rozměrů ventilační turbíny Lomanco® BIB 12 a BIB 14

Rozměry mm A B C D
BIB 12 305 195 250 440
BIB 14 356 255 270 460
Rozměry mm E F G H I
BIB 12 510 100 300 278 25
BIB 14 560 100 350 335 30

Výkonové parametry turbín Lomanco® BIB 12 a BIB 14

Typ/rychlost větru BIB 12 BIB 14
8 km/h 590 m³/h 710 m³/h
13 km/h 930 m³/h 1200 m³/h
24 km/h 1750 m³/h 2250 m³/h
Výkony turbín Lomanco® byly získány akreditovaným měřením v nezávislém inženýrském institutu v USA podle nejnovějších výzkumných a zkušebních postupů!

Doporučená výměna vzduchu v interiéru

Výměna vzduchu za 1 h
Obytné místnosti, kanceláře 2 - 3x
Skladové haly 2 - 10x
Průmyslové provozy středně náročné 8 - 10x

Pro zajištění kvalitní cirkulace vzduchu je nutné zajistit dostatečný přísun vzduchu do odvětrávaného prostoru. Pravidlo je, že nasávací otvor musí být minimálně stejně velký jako odváděcí otvor pod turbínou (průměr turbíny). Je-li použito více turbín, musí být nasávací otvor součtem uvedené plochy všech turbín!

Počet kůsu ventilačních turbín Lomanco® pro odvětrání střešního pláště

Větraná plocha BIB 12 BIB 14
0 - 90 m² 2 2
90 -140 m² 2 2
140 - 185 m² 3 2
185 - 230  4 3
230 - 275  4 3



Na vyžádání dodáme přesné CAD nákresy pro snadné zakreslení do staveb.

Fotogalerie

2 kusy hlavic Lomanco IB8 a 2 kusy hlavic TIB12
2 kusy hlavic Lomanco IB8 a 2 kusy hlavic TIB12
Lomanco ENERGO EVL v hnědé barvě
Lomanco ENERGO EVL v hnědé barvě
Lomanco BIB14 na zemědělském objektu
Lomanco BIB14 na zemědělském objektu
Lomanco BIB 14 na pivovaru
Lomanco BIB 14 na pivovaru
2 kusy Lomanco IB8 na bytovém domě
2 kusy Lomanco IB8 na bytovém domě
Lomanco BIB14 na panelovém domě
Lomanco BIB14 na panelovém domě
2x Lomanco TIB14 + 2x P14-50 + 2x P14-100
2x Lomanco TIB14 + 2x P14-50 + 2x P14-100
2x Lomanco TIB14 + R14 na panelovém domě
2x Lomanco TIB14 + R14 na panelovém domě
Lomanco BIB14 na panelovém domě
Lomanco BIB14 na panelovém domě
SET BIB12 černá + univerzální základna na RD
SET BIB12 černá + univerzální základna na RD

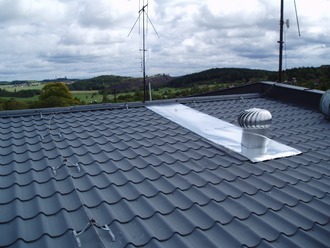

Lomanco BIB 12 na plechové střešní krytině
